渦旋不銹鋼葉輪五軸CNC加工案例研究

項目背景

一鑫精密接到一家工業設備制造商的訂單，要求加工一批用于渦輪機的不銹鋼葉輪。該葉輪材料為SUS316不銹鋼，具有出色的耐腐蝕性和機械性能，適合苛刻的工業環境。然而，葉輪的幾何形狀復雜，且精度和表面光潔度要求極高，成為加工中的重要挑戰。

面臨的挑戰

1. 材料特性：SUS316不銹鋼加工時容易出現加工硬化，導致刀具磨損增加，進而影響加工效率和質量。

2. 幾何復雜性：葉輪具有多重彎曲曲面和內部流道結構，常規的三軸或四軸設備無法滿足其復雜形狀的加工需求。

3. 高精度和表面質量要求：葉片的幾何形狀必須高度一致，以確保渦輪機的動態平衡和運行效率，同時葉片表面需要極高的光潔度以減少空氣或流體阻力。

解決方案

1. 設備選擇與工藝設計

一鑫精密選擇了先進的五軸CNC加工中心進行加工。五軸加工可以實現對復雜曲面的多角度聯動處理，減少夾持次數，確保精度的同時提高生產效率。針對復雜的流道區域，采用分區加工策略，粗加工和精加工相結合。

2. 刀具和切削參數優化

為應對SUS316不銹鋼的加工硬化特性，一鑫精密選用了涂層硬質合金刀具，結合陶瓷刀具，用于高強度切削部位。通過實驗優化了切削參數，采用較低的進給速度和中等轉速，減少了刀具磨損和工件的熱變形。同時，采用高效的冷卻液系統降低切削溫度，防止刀具快速磨損。

3. 加工路徑優化

使用先進的CAM軟件對葉輪的幾何形狀進行詳細模擬和路徑規劃，確保加工時最大限度減少空程，并避免突然的刀具切入，導致刀具磨損或工件變形。加工路徑在葉片的不同區域采用不同的進刀方式，確保了各個部位的加工精度。

4. 在線測量與質量控制

在加工過程中，使用了在線測量系統，通過精密探頭實時監測葉片的厚度、曲率和關鍵尺寸，確保在加工過程中隨時調整補償，避免加工超差。最終的葉輪成品通過三坐標測量機（CMM）和動平衡機進行檢測，確保所有關鍵尺寸的誤差控制在±3mm以內，不平衡量小于0.1gmm.

5. 表面處理

為了滿足渦輪機對葉輪表面光潔度的高要求，葉輪完成加工后還進行了超精密拋光，使得表面粗糙度達到了Ra 0.3以內，確保在高速運行時具有最佳的流體力學性能。

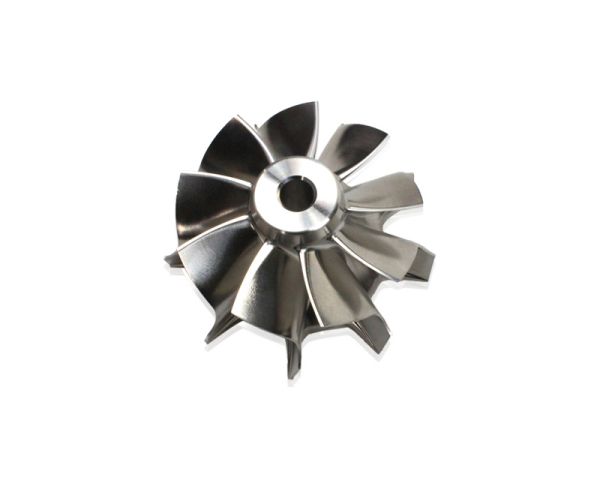

加工名稱	渦旋不銹鋼葉輪(SUS316)
使用設備	5 Axis CNC
加工尺寸	Φ110mmX55mm
刀具數量	4把	加工總時間	4h30min
序號	加工工步	使用刀具	Ap    (mm)	Ae       (mm)	主軸轉速 （rpm)	進給速度 (mm/min)	加工時間
1	開粗	D10R1	0.35	7	2000	1000	1:30:50
2	開粗清角	D3	0.2	0.2	5000	400	0:25:10
3	半精加工	D3R1.5	0.06	0.15	6000	1500	1:20:30
4	精加工	D3R1.5	0.03	0.1	8000	1000	2:20:40
零件亮點：1、來料為車削成型毛坯，最薄葉片厚度0.9mm(高度28mm)，五軸穩定加工。2、整圓葉片尺寸精度一致性高，不平衡量在0.1gmm以內。
檢查項目		檢查報告
不平衡量		<0.12
檢測儀器		動平衡機

結果

精度與一致性：所有葉輪的關鍵尺寸精度均達到了設計標準，最薄葉片厚度為0.9mm（高度28mm）,不平衡量在0.1gmm以內，誤差控制在±3微米以內，確保了渦輪機的平衡性和高效運行。

表面光潔度：葉輪的表面光潔度達到了Ra 0.3，顯著提高了流體力學效率，減少了運行過程中的能量損耗。

加工效率：得益于優化的刀具選擇和加工路徑，一鑫精密在保證質量的前提下，將加工效率提高了20%，縮短了交貨周期。

客戶反饋：客戶對葉輪的高精度和光滑表面非常滿意，并進一步與一鑫精密建立了長期的合作關系，用于后續的高性能零部件生產。

總結

此案例充分展示了五軸CNC加工技術在復雜曲面和高要求零件加工中的優勢。一鑫精密通過高精度設備、優化工藝流程和嚴謹?shù)馁|(zhì)量控制，成功解決了不銹鋼材料加工中的難題，并為客戶提供了高質量的渦輪葉輪產品。
